硅胶硫化剂能使硅胶分子链起交联反应，使线形分子形成立体网状结构，可塑性降低，弹性剂强度增加的物质。硅胶经硫化后才具有宝贵的使用价值,力学性能大大提高。硅胶硫化剂在硅胶制品中是非常重要的一种辅料，针对不同的产品及客户的需求不同，硫化剂也不-样。未来医疗食品级要求的硅胶制品，铂金硫化剂会取代过氧化物，也是对未来辅料市场的大势所趋。

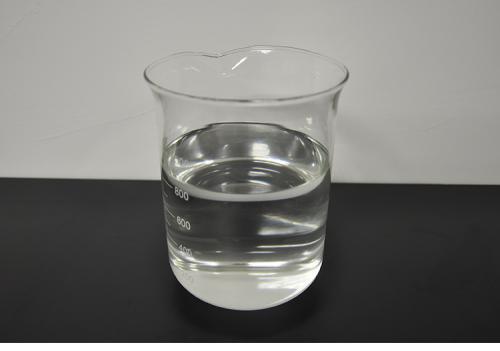

（图为铂金硫化剂）

使用铂金硫化剂的优点：

1、  一次硫化，分子间充分交联，无须二段硫化。

2、硫化后的制品无任何低分子析出，透明度高，无任何异味。

3、卫生环保等级高，可轻松通过欧盟ROHS，美国FDA，德国LMBG食品级认证等各种严格检测。

4、成型硫化速度快，成型温度低，能提升生产效率1-2倍，节电三分之一以上。

5、成型后的产品物理性能优异，尺寸稳定，收缩率低，产品拉伸强度，抗撕裂强度，回弹性能大大提高。

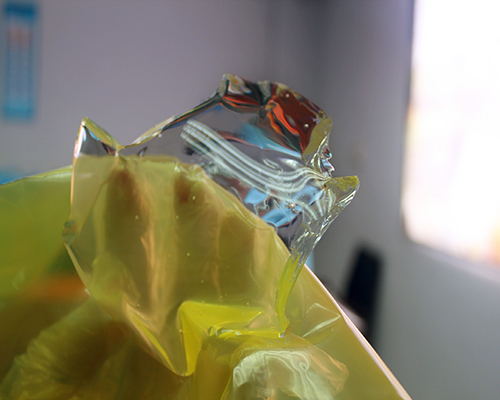

（图为铂金硫化剂）

使用铂金硫化剂的注意事项：

1、使用铂金加硫， 遇乙炔碳黑、深绿、深红及其它深色之产品时使用比例须重新调整。

2、使用铂金加硫、原料中不可以加入含有 N . P. S 原子或重金属的成份（例：硫化氢，硫醇）其会使产品面产生大量针空现象，且会导致产品硫化不完全并产生粘模。

3、炼胶过程中温度不可太高,最好不超过 40℃,建议开炼机用冰水循环冷却. 效果最佳。

4、加好铂金 A、B 剂后, 需要放置在温度不要超过 25℃ 的空间内，并需在 4小時～8小时内使用完，以防止室温交联。若需延长 保存时间,可适量增加延迟剂，需另购(本公司有售）。

5、需避免高温和阳光直射，远离火源，酸性物质，金属氧化物，氨类物质和易燃性材料。宜于 25 度以下存放。
