混炼胶的化学性质。混炼胶生胶是一种硅氧烷的混合物，它的分子属于链状螺旋结构，平均分子量大概在40~80万mPa.s之间，其粘度与分子量有直接关系。可用乌氏粘度计测出其分子量，大概就是所谓的粘均分子量吧。

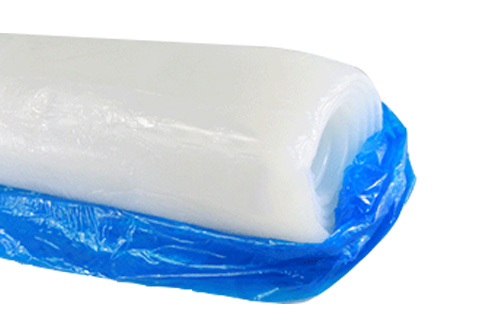

混炼胶

据悉：关于填料的补强机理，至今还没有人弄明白。概就是填料纳米级SiO2粉（沉淀法SiO2粉）均匀分布在生胶中，形成一种类似晶体的结构，SiO2颗粒表面的羟基与生胶的Si-O键形成氢键，每个SiO2颗粒作为一个核心，向四面八方伸出氢键与生胶分子链连接，无数个这样的结构，再加点其他的助剂，就组成了高粘度高性能的混炼胶。和一般硅橡胶的性（质）能差不多。相信行内人士都知道硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。至于哪种性（质）能更优越，是由所用生胶和填料及助剂的种类决定的。

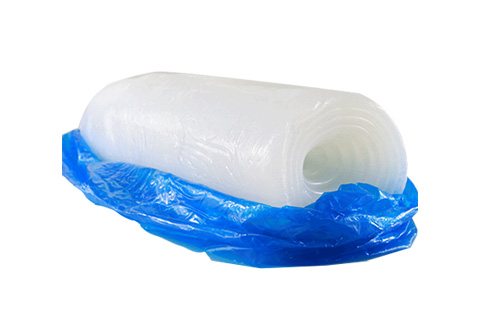

混炼胶

混炼胶的物理特性分硫化前与硫化后。硫化（固化）前，为“固体”，颜色根据混炼时加的色料而定，不加则为白色，可塑值200~300左右吧；硫化后，不加色料的透明度没有液体胶好，“透光率”不高于70%，同等“硬度”的混炼胶“回弹值”普遍低于液体胶，但是“力学性能”却普遍高于液体胶，“拉伸强度”达到10~20MPa，“抗撕裂强度”可达40~60KN/m，“伸长率”普遍比同等硬度液体胶好。“硫化温度”一般在140~180度之间。“线性收缩率”我就不说了。

超特新材料拥有22年应用经验的有机硅胶厂家，有自己独立的实验室针对一些需求定制研发适配做出针对性的有机硅产品，关于有机硅的问题或者有相关需求的都可以拨打我司全国热线电话：133-3262-8969 黄小姐

文章出自超特新材料（http://www.ctxcl8.com/ ）转载请注明出处
